Empfang aller bekannten Satellitensysteme, auch in ungünstigen Umgebungen
Positionsbestimmung mit GNSS
GNSS-Empfänger von Trimble
GNSS-Positionierungssysteme von Trimble ermöglichen eine effizientere Vermessung, produktiveres Arbeiten und genaue Umsetzung von Vorgaben.
Die präzisen GNSS-Empfänger zeichnen sich durch guten Empfang und hohe Messgenauigkeiten aus. Die schnelle Betriebsbereitschaft gewährleistet einen schnellen Aufbau auf der Baustelle.
Selbst in Gebieten mit schlechter Mobilfunkabdeckung kann mit den GNSS-Empfängern präzise gearbeitet werden. Damit werden teure Standzeiten vermieden und die Produktivität erhöht.

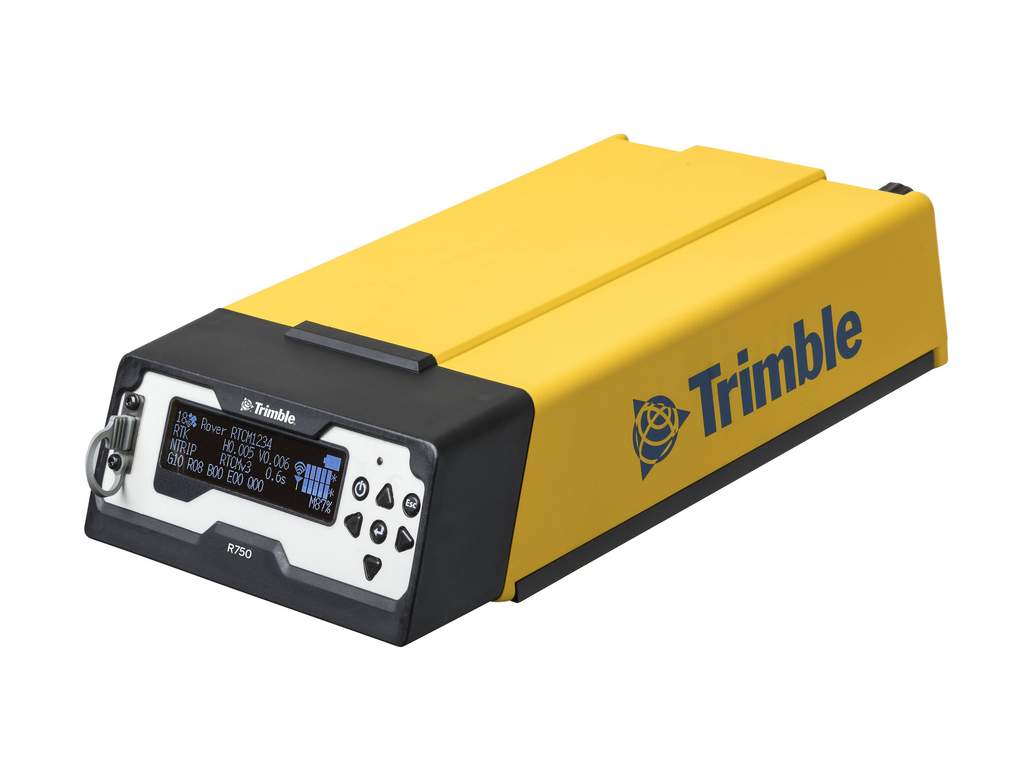

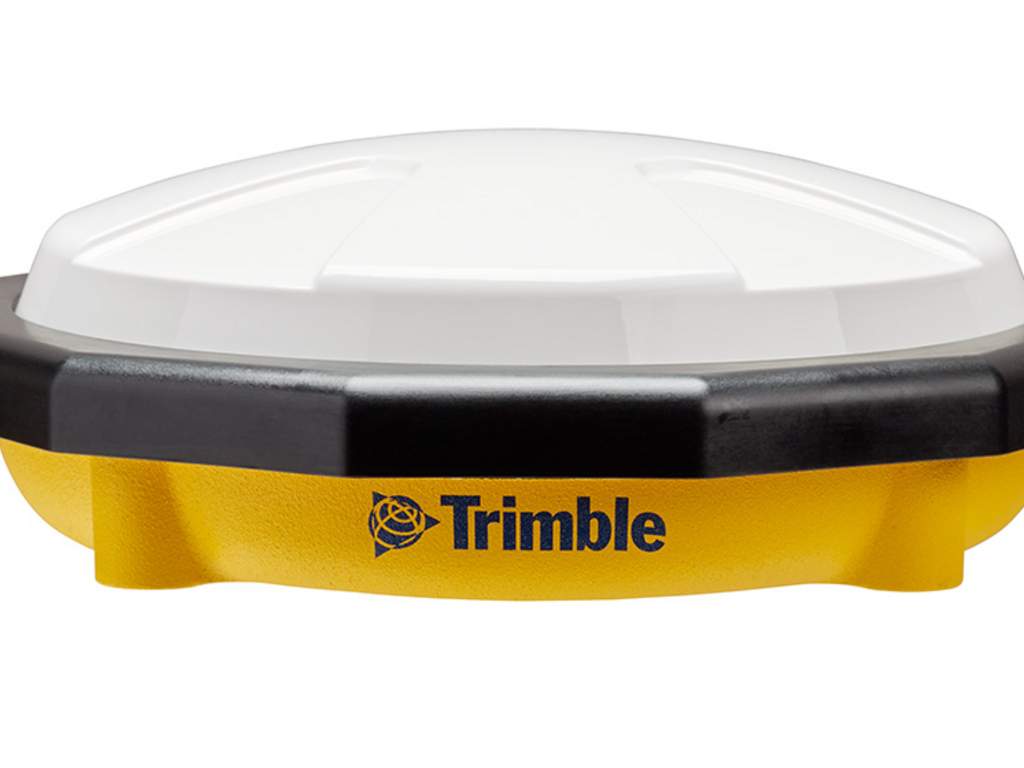

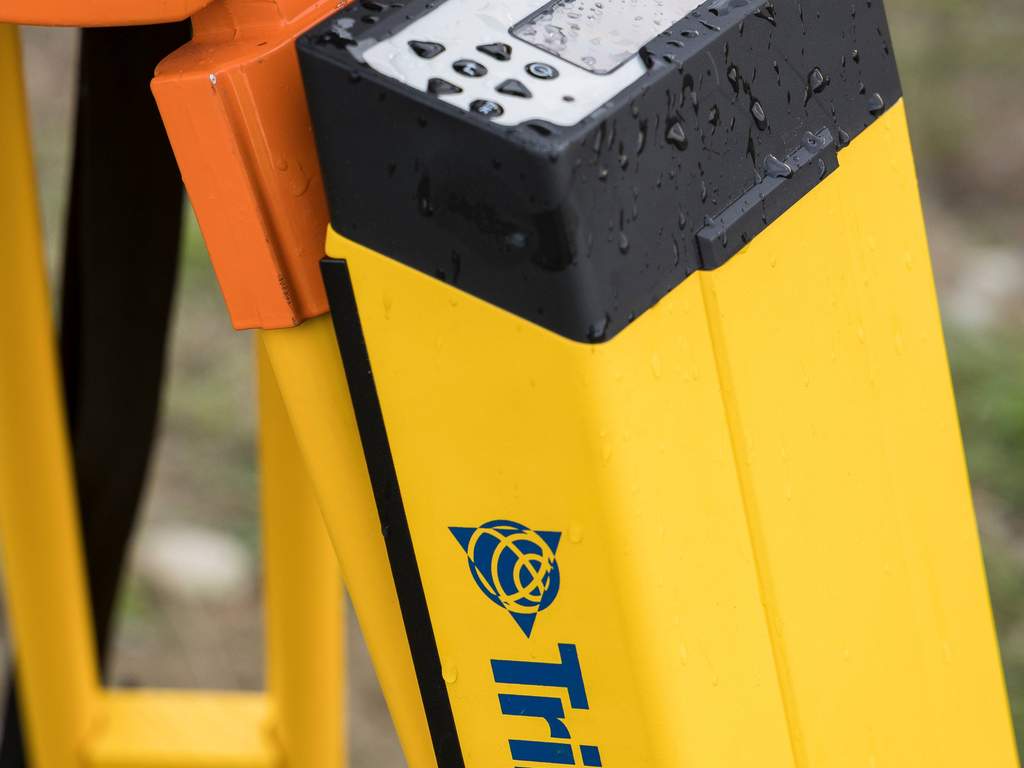

Der Trimble R750 GNSS-Receiver empfängt die Signale der bekannten Satellitensysteme (GPS, Galileo, Beidou, GLONASS). Der R750 eignet sich aufgrund der Modularität von Antenne und Empfänger besonders für den Einsatz als Basisstation zur Bereitstellung von Korrekturdaten für Rover und Maschinensteuerungssysteme. Der R750 ist das Nachfolgemodell des Trimble GNSS-Receivers SPS855.

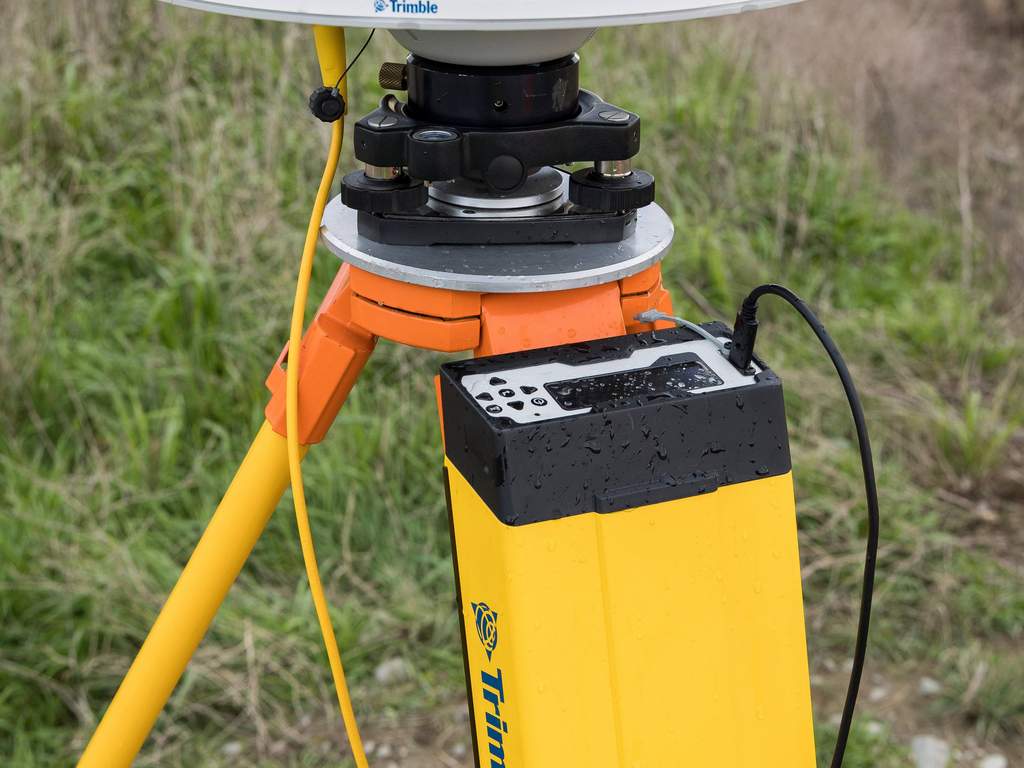

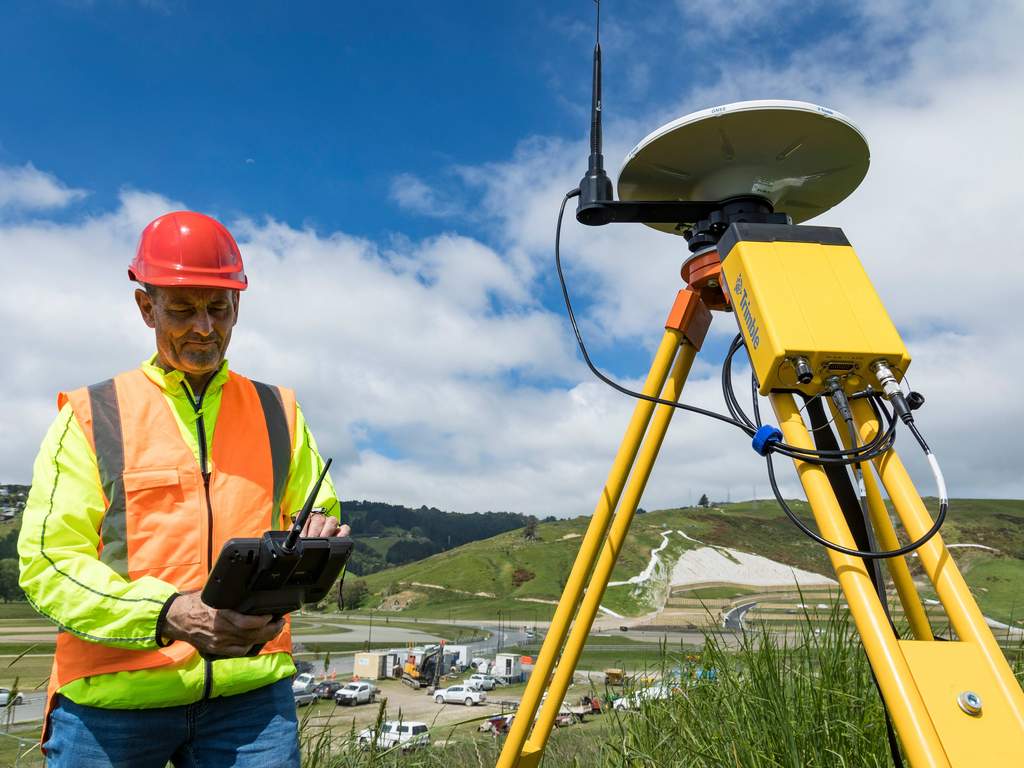

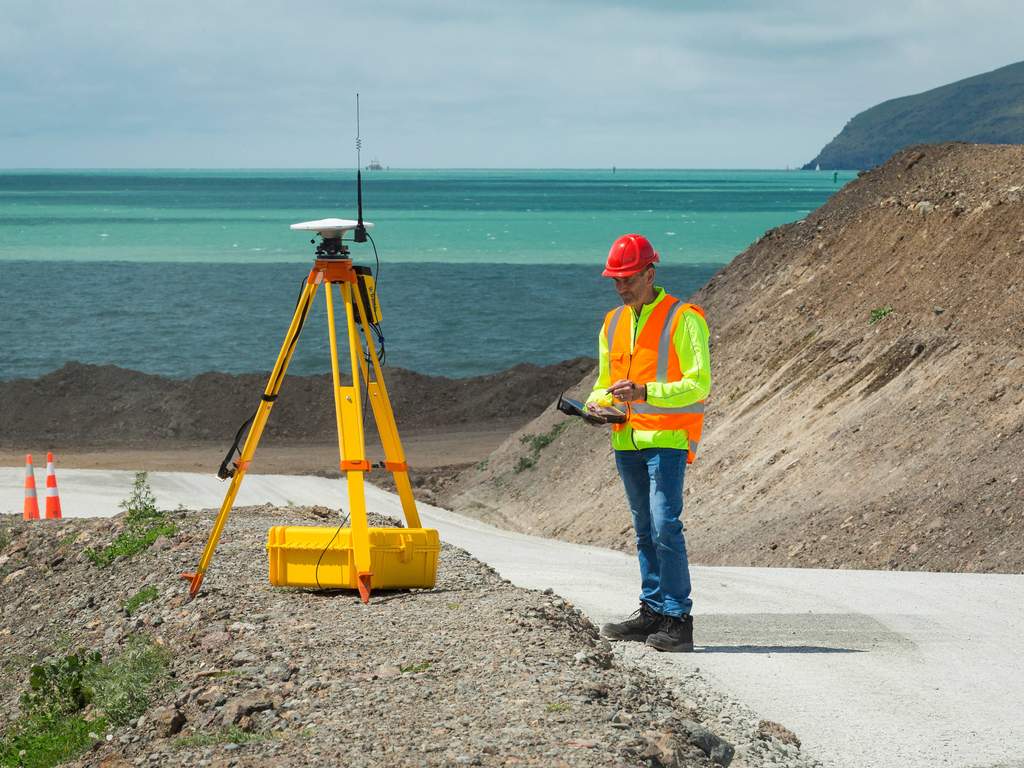

Die Modularität von Empfänger und GNSS-Antenne hat den Vorteil, dass der Empfänger an einem sicheren Ort vor Diebstahl und Witterung geschützt zum Beispiel in einem Baucontainer platziert und an Dauerstrom angeschlossen werden kann. Die weniger kostspielige Antenne kann an exponierter Stelle mit freier Sicht zum Himmel und maximaler Funkabdeckung positioniert werden.
Der R750 verfügt über einen Maxwell 7 GNSS Chip, xFill- und ProPoint-Technologie für schnelles und präzises Messen auch in problematischen Umgebungen. Der R750 ist mit und ohne 450 MHz Funkmodul erhältlich. Über die Schnittstelle zur Trimble Feldrechnersoftware Siteworks ist der R750 schnell eingerichtet und erhöht so die Produktivität auf der Baustelle. Die Basis kann von einem bekannten Punkt zum nächsten wandern (Baustellenwechsel) und konfiguriert sich automatisch wieder für einmal eingemessene Punkte. Eine integrierte Netzwerkschnittstelle ermöglicht neben der Konfiguration die Wartung und Überwachung der Basisstation vom Büro.
Der R750 kann mit dem integrierten 4G Modem als Internet-Basisstation-Service (IBSS) genutzt werden. Der Empfänger ist außerdem als Rover oder in Kombination mit einem weiteren Empfänger ohne Radiomodul als Heading-Bundle zur Positionierung mobiler Einheiten anwendbar.
Technische Merkmale
- Trimble CenterPoint RTX fähig (kein Rover Upgrade nötig)
- 30 cm RTK-Roverfähigeit (RTK Korrekturdatenquelle erforderlich)
- GNSS Triple Frequenz Tracking (GPS, GLONASS)
- WiFi
- Internes LTE 4G Modem für Nano-Sim Karte
- GNSS Data Logging mit 9GB internem Speicher
- UHF Radio (Repeater und NTRIP Rebroadcaster)
- 1PPS output, Event input
- Eingebauter Spektrums Analysator im WebUI
- NMEA Ausgabe
- Trimble xFill

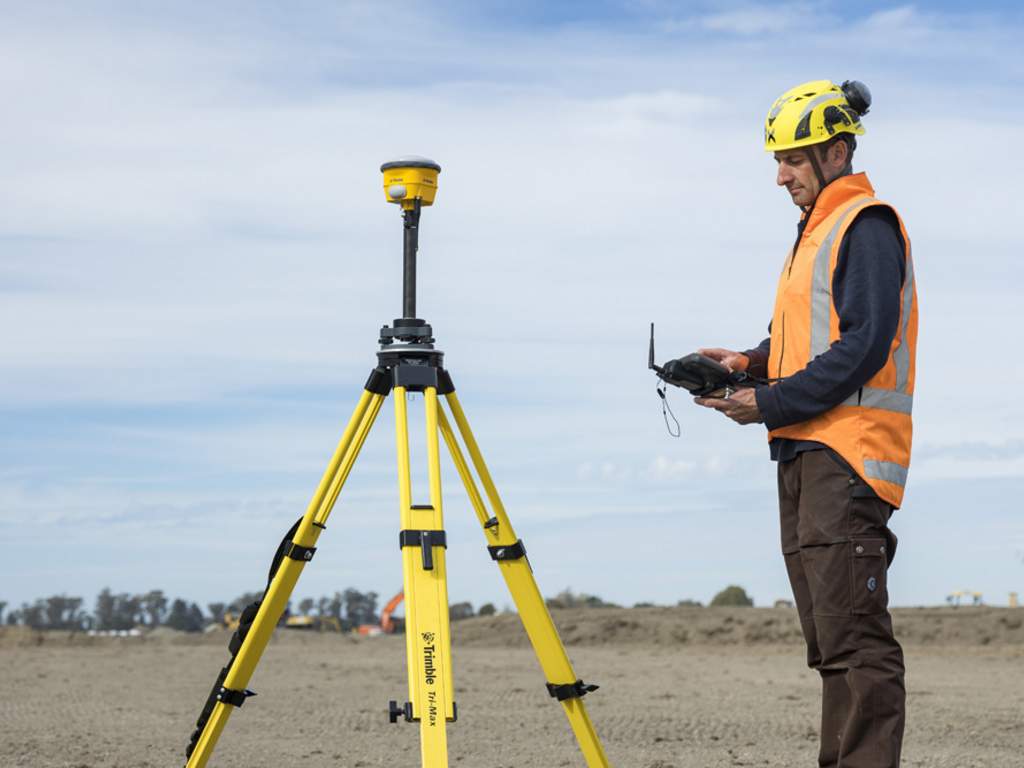

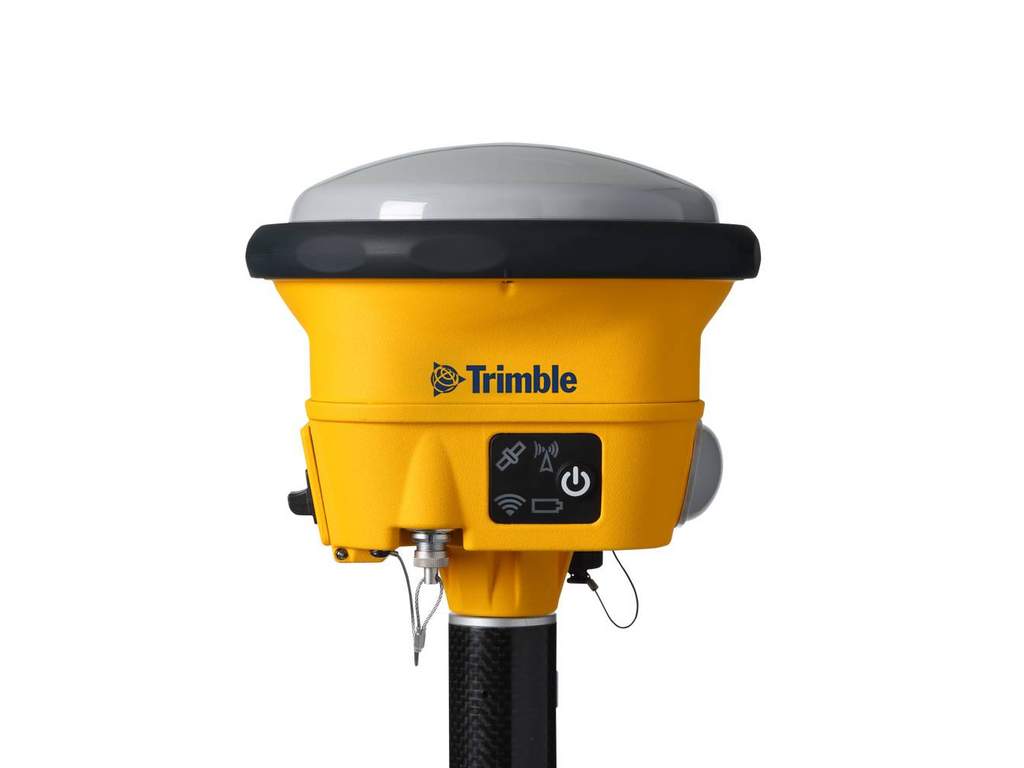

Der Trimble R780 ist der GNSS-Empfänger für hochpräzise Absteck- und Vermessungsaufgaben unter schwierigsten Bedingungen. Der Trimble R780 ist die Weiterentwicklung des bewährten GNSS-Empfängers Trimble SPS986. Er ist für den Einsatz unter den harten Bedingungen auf der Baustelle konzipiert - durch das äußerst robuste Design (IP65) werden selbst härteste Stürze und Erschütterungen aufgefangen und Ausfallzeiten vermieden.
Der Trimble R780 ist verfügbar in den Konfigurationen Rover, Basis sowie Rover und Basis. Ändern sich Ihre Anforderungen, kann die Konfiguration flexibel angepasst werden. Der Funktionsumfang des Trimble R780 ist skalierbar. So erwerben Sie nur die Funktionen, die Sie benötigen und nehmen ein Upgrade vor, wenn sich Ihre Anforderungen ändern.
Technische Merkmale
- Trimble Maxwell 7 GNSS-Prozessor
- 336 Kanäle, Triple Frequency Tracking (L5)
- GNSS-Konstellationen: GPS, GLONASS, SBAS im Standard, Galileo und BeiDou optional
- RTK-Präzision: 8 mm horizontal, 15 mm vertikal
- RTX-Präzision: 20 mm horizontal, 50 mm vertikal
- WiFi, Bluetooth
- Interner Speicher: 9 GB
- Temperaturbereich: -40 °C bis 65 °C
- Besonders robustes Design nach IP65-Standard
Funktionsumfang
Trimble GNSS-Technologie
Der Trimble Maxwell 7 GNSS-Prozessor verfolgt die neuesten Signale aller GNSS-Konstellationen inkl. Unterdrückung von Mehrwegeffekten mit EVERES Plus, Erkennung von Interferenzen und Schutz vor GNSS-Spoofing.
Trimble ProPoint-Technologie
Zur Positionsbestimmung auch in anspruchsvollen GNSS-Umgebungen, höhere Genauigkeit und Zuverlässigkeit.
Neigungskompensation
Mithilfe der Trimble TIP-Technologie auf Basis einer Inertialmesseinheit (IMU) können Punkte schnell, genau und sicher abgesteckt oder aufgemessen werden, wenn der Stab nicht lotrecht ausgerichtet ist.
Trimble CenterPoint RTX
Für den ortsunabhängigen Empfang von GNSS-Korrekturen über Satellit oder Internet mit einer für PPP-Lösungen unerreichten Schnelligkeit und Genauigkeit von 1 bzw. 2 Zentimetern.
Trimble xFill-Technologie
Überbrückung beim Ausfall des Korrekturdatenempfangs mit RTK-Daten zur Vermeidung von Ausfallzeiten.
Der GNSS-Empfänger SPS785 von Trimble und erfüllt mit seiner hohen Genauigkeit die Anforderungen für Baustellenpositionierung und Basisstation hervorragend. Die vielseitigen Einsatzmöglichkeiten und das ausgezeichnete Preis-Leistungs-Verhältnis machen den SPS785 zu einer exzellenten Wahl für einen Großteil der täglichen Anwendungen.
Technische Merkmale:
- 240 GNSS Kanäle
- Unterstützung von Trimble RTX
- Empfang aller bekannten Satellitensysteme (OmniSTAR, SBAS, GPS, GLONASS, Galileo, Beidou)
- Echtzeit-RTK-Positionierung: Horizontal: 8mm +1 ppm / Vertikal: 15mm + 1 ppm
- 7,4V / 2600mAh Li-on Batterie
- Größe: 21x21x7 cm
- Gewicht: 930g
Das robuste Empfängergehäuse des SPS785 widersteht problemlos einem Sturz aus 2m Höhe und kann durch die Schutzklasse IP67 auch bei schwierigsten Bedingungen eingesetzt werden.
Neben einem integrierten 450 MHz-Radio verfügt der SPS785 über das patentierte System der im Roverstab integrierten Antenne. Hierdurch wird die Antenne besonders geschützt. Über L-Band sind hochpräzise satellitenbasierende Korrekturen verfügbar und in Kombination mit der Z-Blade GNSS Technologie bietet der SPS785 eine enorm hohe Präzision.
Der SPS785 ist auch als Basisstation einsetzbar und kann mit der Feldrechner-Software Siteworks kombiniert werden.
Der Trimble EM100 ist ein externer Empfänger und ideal abgestimmt für den Betrieb mit den Trimble Feldrechnern mit EMPOWER-Schnittstelle (TSC5, TSC7, T7 Tablet und T100 Tablet). Der EM100-Modularempfänger empfängt die Signale der Satellitensysteme GPS, GLONASS, Galileo und BEIDOU und bietet im Betrieb mit dem Korrekturdatendienst Trimble VRS Now oder einer anderen Internet Basisstation (IBSS) eine zentimetergenaue Positionierung (Höhe ca. 8mm, Lage ca. 15mm).
Der EM100-Empfänger ist das Trimble-Model für den kostengünstigen Einstieg in die GNSS-Vermessung.
Das EM100 EMPOWER Module Rover-Kit
Der EM100 GNSS-Empfänger ist auf den Betrieb mit der Trimble GNSS-Antenne GA830 ideal abgestimmt. Die Komponenten sind zusammen besonders leicht, sie wiegen lediglich 0,96 Kg. Sie sind damit ca. 40% leichter als die Trimble SPS986 GNSS Smart-Antenne und eignen sich daher ideal für den mobilen Rovereinsatz für Vermessungs- und Absteckarbeiten im Feld. Trimble bietet den EM100 daher als Roversystem mit der GNSS-Antenne GA830 inklusive Verkabelung an.
Einsatzbereiche
Der EM100-Empfänger ist das Trimble-Model für den kostengünstigen Einstieg in die GNSS-Vermessung. Mit seinem geringen Gewicht ist der EM100 besonders gut für mobile Einsätze mit dem Rover geeignet und bietet eine hinreichend hohe Genauigkeit in der Positionsbestimmung für eine Vielzahl von Aufgaben, wie zum Beispiel für die Baustelleneinrichtung, das Stationieren von Tachymetern oder die Einrichtung von Verkehrssicherungen. Auch auf Baustellen mit Horizontfreiheit bietet der EM100 einen ausreichend guten Satellitenempfang zur Überprüfung des Baufortschritts oder um Massen zu ermitteln.
Trimble GNSS-Maschinenempfänger
Die GNSS-Empfänger von Trimble ermöglichen eine präzise Positionierung und die genaue Umsetzung von Geländemodellen
Der Maschinenempfänger MS975 ist der kostengünstige GNSS-Empfänger für die hochpräzise Maschinenpositionierung zur Montage auf der Fahrerkabine oder Masten. Der MS975 weist die identischen technischen Merkmale auf wie der Maschinenempfänger MS995, ist allerdings für die Montage auf einem Schild nicht geeignet. er empfängt die Signale alle bekannten GNSS-Systeme (GPS, GLONASS, Galileo, Beidou).
Der Trimble MS976 Maschinenempfänger ist eine Weiterentwicklung des bewährten Trimble MS975. Er ist ein voll integrierter GNSS-Positionierungsempfänger mit einem robusten Design, der direkt an der Maschine montiert werden kann, ohne dass eine externe Stoßisolierung erforderlich ist.
Der MS976 ist mit dem neuesten Trimble Maxwell™ 7 Custom GPS-Chip und der ProPoint Real-Time Kinematic (RTK) Engine ausgestattet. Dies ermöglicht eine bessere Signalverfolgung und kürzere Systeminitialisierungszeiten im Falle eines verlorenen Satelliten-Locks sowie einen verbesserten Betrieb bei Arbeiten in der Nähe von hohen Gebäuden, Baumkronen oder anderen Hindernissen.
Der MS976 verfolgt gleichzeitig GPS, GLONASS, Galileo, BeiDou und SBAS-Satellitensysteme, einschließlich WAAS, EGNOS, MSAS und QZSS.
Merkmale und Vorteile
- Trimble® ProPoint RTK-Engine
- Unterstützung von Trimble xFill
- Kompaktes, robustes Gerät, das auf dem Schild, der Maschine oder auf der Kabine montiert werden kann
- 3 LED-Anzeigen für sofortiges Betriebsfeedback
- USB-Unterstützung ermöglicht schnellere Firmware-Updates und WebUI-Browser-Zugriff
- Einzelner serieller PPS-Ausgang
- GSOF-Unterstützung (General Serial Output Format)
Der Maschinenempfänger MS995 ist durch seinen besonders hohen Vibrationsschutz vor Schlägen und Schwingungen geschützt und für den Einsatz auf dem Schild von Raupen und Gradern konzipiert.
Der MS995 verfolgt die neuesten Signale aller bekannten GNSS-Systeme (GPS, GLONASS, Galileo, Beidou) und verfügt über die aktuelle Trimble Technik zur Verarbeitung von RTK-Daten. Sie bietet schnellere Systeminitialisierungszeiten bei Verlust des Satellitenverbindung sowie einen verbesserten Empfang in der Nähe von Abdeckungen durch die kombinierte GPS- und GLONASS-Positionierung.
Der Trimble MS996 ist ein vollständig integrierter GPS-Positionsempfänger mit Antenne, der für die Montage am Planierschild und auf der Kabine konzipiert ist. Das robuste Design des MS996 ermöglicht die Montage direkt an der Maschine, ohne dass eine externe Stoßisolierung erforderlich ist. Der MS996 wurde speziell für den Betrieb unter den Stoß- und Vibrationsbelastungen entwickelt und abgestimmt, die in Kabinen von schweren Maschinen auftreten.
Der MS996 ist mit dem neuesten Trimble Maxwell™ 7 Custom GPS-Chip und der ProPoint Real-Time Kinematic (RTK) Engine ausgestattet. Dies ermöglicht eine bessere Signalverfolgung und kürzere Systeminitialisierungszeiten bei verlorener Satellitenverbindung sowie einen verbesserten Betrieb bei Arbeiten in der Nähe von hohen Gebäuden, Baumkronen oder anderen Hindernissen.
Der MS996 verfolgt gleichzeitig GPS, GLONASS, Galileo, BeiDou und SBAS-Satellitensysteme, einschließlich WAAS, EGNOS, MSAS und QZSS.
Merkmale und Vorteile
- Die Trimble® ProPoint RTK-Engine
- Gleichzeitige Verfolgung von GPS, GLONASS, Galileo und BeiDou
- Unterstützung für SBAS-Systeme (einschließlich WAAS, EGNOS, MSAS, QZSS)
- Unterstützung für Trimble xFill
- Kompaktes, robustes Gerät, das sowohl auf dem Schild als auch in der Kabine montiert werden kann
- 3 LED-Anzeigen für sofortiges Betriebsfeedback
- USB-Unterstützung ermöglicht schnellere Firmware-Updates und WebUI-Browser-Zugriff
- Einzelner serieller PPS-Ausgang
- Unterstützung von GSOF (General Serial Output Format)
Der MS956 ist ein modularer Positionierungsempfänger für die Montage in der Maschinenkabine. Die kompakte Form ermöglicht es, den MS956 am Dachhimmel der Kabine oder in den Kabinenfächern von schweren Maschinen zu montieren. Der MS956 wurde speziell entwickelt und abgestimmt, um die Stoß- und Vibrationsbelastungen in den Kabinen oder Rahmen von schweren Maschinen zu überstehen.
Der MS956 ist mit dem neuesten Trimble Maxwell™ 7 Custom GPS-Chip und der ProPoint Real-Time Kinematic (RTK) Engine ausgestattet. Dies ermöglicht eine bessere Signalverfolgung und schnellere Systeminitialisierungszeiten, wenn die Satellitenverbindung verloren geht, sowie einen verbesserten Betrieb in der Nähe von Baumkronen oder anderen Hindernissen.
Der MS956 verfolgt gleichzeitig GPS, GLONASS, Galileo, BeiDou und SBAS-Systeme, einschließlich WAAS, EGNOS, MSAS und QZSS.
Merkmale und Vorteile
- Trimble® ProPoint RTK-Engine
- Gleichzeitige Verfolgung von GPS, GLONASS, Galileo und BeiDou
- Unterstützung für SBAS-Systeme (einschließlich WAAS, EGNOS, GAGAN, MSAS, QZSS)
- Unterstützung für Trimble xFill
- Einzelne, robuste, in der Kabine montierbare Einheit
- 3 LED-Anzeigen, die sofortiges Feedback zum Betrieb geben
- Ein einziger Kabelstecker (Stecker mit niedriger Zykluszahl)
- USB1-Unterstützung für schnellere Firmware-Updates und WebUI-Browser-Zugriff
- Einzelner serieller PPS-Ausgang
- Unterstützung von GSOF (General Serial Output Format)
